二.案例剖析:

這里以Iphone5S的正面維護膜為例。圖2中的紅色部份為壓痕的重災區。要怎樣來處理這個問題呢？

首先：從刀方面動手。

如圖1所示， 壓痕是由于刀刃產生的，但無刃不成刀，壓痕是很難防止了的。既然壓痕難消弭，那就想方法讓刀刃往廢料方面擠壓。

如圖3所示， 陰影局部為廢料區域， 我們把刀刃角度設計在陰影廢料這邊，使壓痕產生于廢料處，而另一邊為平整。然后經過雕琢模吸掉廢料或者用排廢膠帶拉掉廢料。

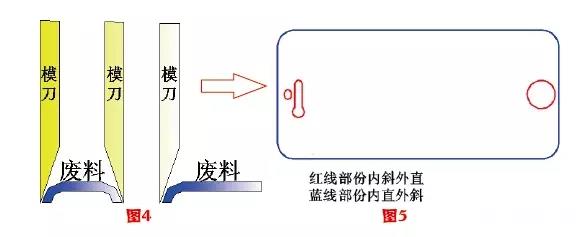

如圖4、圖5， 能夠用單鋒刀， 刀刃朝廢料方向， 這樣壓痕就能夠往廢料那邊擠壓。

為確保萬一，還需求在墊刀泡棉上下功夫。

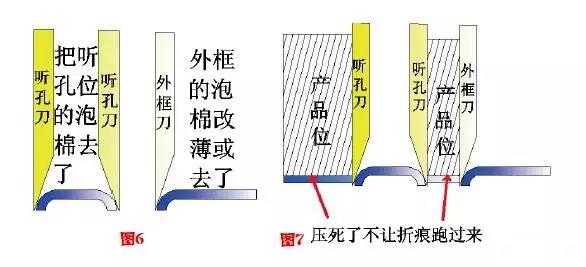

如圖6，將廢料局部的墊刀泡棉去掉或是改薄，為壓痕騰出空間。

如圖7，產品位上的泡棉能有效壓平資料，避免資料產生折痕。此處墊刀泡棉的選用會直接影響壓痕的效果。

厚度選擇：普通倡議選高出刀鋒0.5-1.0mm為宜。

硬度選擇：普通倡議40度，回彈度70%的泡棉為宜。

三．調模留意事項:

如前面所述，沖切的深度直接招致壓痕的效果加深，所以在消費過程中要盡可能的保證刀的尖利。

如今很多學徒為了便當，總喜歡在底板上壓個全刀印后再開端調模，殊不知這一壓就會直接損耗掉模具20%以上的壽命。

個人的調模經歷如下:

①調模時在模具下方墊三層離型紙，然后漸漸降落。

②察看第一層紙有呈現切斷后中止， 哪里先破就刮哪里。刮完后再降，如止循環。直到第一層紙一切刀痕切平。

③在停止以上動作時，盡量不要切斷第三層紙。能夠第三層紙下方墊張復寫紙，這樣底板上就會印出刀的相應位置。

④第一層可全部切斷后，就能夠用主材停止調模。

針對刀鋒請求高的產品可有效的減少刀鋒與底板的接觸，降低刀鋒的損耗。

四．總結：

綜合上述闡明，壓痕的產生主要與刀刃有關，因而能夠經過控制刀刃的方向來改善，同時經過對墊刀泡棉模切的調整進步改善的效果。

在運用以上辦法都不能有效處理的狀況下，還能夠依據實踐狀況，改小刀刃的角度來改善壓痕。

詳細角度會因材料硬度及厚度而異，開多兩模認真觀察分析，總會處理問題的方法。
